提到环保事业，就不得不到皮革工业。皮革是经脱毛和鞣制等物理、化学加工所得到的已经变性不易腐烂的动物皮。革是由天然蛋白质纤维在三维空间紧密编织构成的，其表面有一种特殊的粒面层，具有自然的粒纹和光泽，手感舒适。皮革是现代社会生活中必不可少的事物，然而皮革行业也产生大量的废水和污泥，需要深化处理。皮革的污水处理产生大量的皮革污泥，在皮革加工过程中使用的材料大多为助剂、石灰、硫化钠、铵盐、植物鞣剂、酸、碱、蛋白酶、铬鞣剂、中和剂等，故COD含量大，严重影响环境。按照国家的有关规定，皮革污泥需要由有资质的公司进行统一回收。规模较大的皮革企业，皮革污泥的处理成本是一件很重的负担。

皮革生产用水量大，而生产过程产生的废水也是其主要的污染物排放来源。以动物皮为原料的制革工艺采用大量的化工原料，制作过程中，动物皮中的脂肪和蛋白质会同这些化工原料一起进入到废水中，使得皮革加工所产生的废水中不仅有COD、氨氮，还有重金属、油脂等，成分十分复杂。

据统计，每加工1t生皮约产生150kg的污泥。其中既有制革过程产生的污泥，如：水洗污泥，成分以氯化物、硫化物、酚类、细菌微生物等为主；烂毛浸灰污泥，成分以硫化物、石灰、蛋白质、烂毛浆等为主；还有终端污水处理产生的各种物理、化学沉积物。所以制革污泥的成分中，既有蛋白质和油脂等有机污染物，又有铬化物、硫化物、大量的钙、钠的氯化物和硫酸盐，及少量的重金属盐等矿物质污染物。此外，制革污泥含水量大(90%～98%)，即使经过沥水或脱水的污泥，含水率也有50%～80%。这样使其性质很不稳定，极易腐化，散发恶臭，并可能为危险的病原微生物、寄生虫卵提供温床，因而是十分严重的污染源。

常州齐宝干燥设计的污泥干燥机(污泥烘干机)经过多年经验积累，不断完善升级，设备更加稳定，节能，环保！可以充分实现对皮革污泥进行减量化、稳定化、无害化和资源化的利用。zui终污泥颗粒可以用做肥料，燃料，焚烧，建筑材料，生物燃料，填埋场覆土，土地利用等。

我公司可提供成套环保干燥装置，为大型环保项目提供设备配套服务。设备结构紧凑，装置占地面积小，单位体积设备传热面积大；热量利用率高，封闭环保；干燥后段系统可以安装尾气处理装置和气体净化装置来达到尾气的环保排放；就地无害化处理脱水污泥，避免外运异地处理造成二次污染和节省巨额运输费用。设备已在多地使用中，污泥干化技术先进，案例经验丰富。

皮革污泥专用烘干机 结构及工作原理

以双轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

  设备的核心是两根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形，可以通入加热介质。除了起搅拌作用外，也是设备的的传热体。桨叶的两主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热。在桨叶的三角形底部设有刮板，以将沉积于壳底的物料刮起，防止产生死角。

   由于桨叶结构特殊，物料在干燥过程中交替收到挤压和松弛，强化了干燥。干燥室内物料的充满率很高，可以达到80%～90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调，从几分钟到几小时内任意调节。另外，物料在干燥机内从加料口向出料口运动基本呈活塞运动，停留时间分布窄，因而产品含水率均匀。桨叶在搅拌轴上有一定的轴向角度，因此可以连续干燥物料。

  桨叶的排布和各部位尺寸均有一定要求，而且在进料区、干燥区、排料区除桨叶外，另设有辅助机构，以保证整机操作稳定，干燥均匀。此外，停留时间亦可调节。

皮革污泥专用烘干机结构主要由传动机构部分、箱体部分、主轴搅拌部分、轴承体部分、出料调节机构、旋转接头等部分组成

　　1、 动力传输部分：主要由电动机、减速机、 主动齿轮 、被动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分，使其在额定转速范围内运转，也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

　　2、 主轴搅拌部分主要由两根空心轴和其表面若干个楔形空心浆叶等组成。空心轴内置加热（或冷却）介质（蒸汽、水、油等）回流管。两端（或单端配置）的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热（或冷却）。

　　3、 轴承体部分在主轴的两端，分动力端轴承体和非动力端轴承体。主要由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。

设备构成:

皮革污泥专用烘干机 工艺流程：

  (1)进料。用螺旋输送机将含固率为15％-30％的脱水污泥送至空心桨叶污泥干燥机的进口，有时会根据污泥的性质。选择是否将筛分好的细小干化污泥与待干化的污泥进行预混合。

　(2)热源产生。可使用热蒸汽或热油作为热交换的热源。一般热流体的温度为180℃-200℃。热介质分别被引入中空的干燥机壳体和转动的轴桨叶等所有与污泥接触进行热交换的加热金属表面。
　(3)污泥干燥。加热的金属表面与污泥均匀接触，加热污泥蒸发污泥中的水分，沿空心桨叶污泥干燥机的轴向长度，水蒸汽发会经历恒定蒸发率和低蒸发率两个阶段，污泥干化经历塑化，破塑，块化，颗粒4个步骤，污泥的温度呈快速上升，稳定，快速上升的趋势，*出口污泥温度为100℃-110℃左右，出口污泥含固量达90％以上。
　(4)冷却筛分。冷却有直接冷却和间接冷却两种方式，两种方式进入细格栅进行筛分，或经过造型机后达到所要求的干污泥形状。
　(5)冷凝回收。空心桨叶污泥干燥机内的热蒸汽送至冷凝器冷凝处理，冷凝溶剂回收，不可凝气体送至锅炉再加热成热源，冷凝水回污水处理厂。

空心桨叶干燥机作为一种新型节能干燥机, 因其节能、运转环境佳、适用性广, 在节能和环保大背景下, 其应用将日益广泛; 而且该设备制造趋向正在向大型化及高光洁度发展。因此, 空心桨叶干燥机的市场前景宽阔, 亟待深入的研究和设计。

优化设计：

对桨叶轴内部泠凝水排放系统的改进设计根据污泥脱水量大的特性，桨叶轴内部的冷凝水排系统进行设计。在桨叶内部增设装置，增加桨叶旋转过程中排水时间；增大冷凝排水管子，从而增大冷凝水的排放量。改进原虹吸管的结构，使冷凝水排放更加彻底，从而提高产量。

对桨叶的外部结构和改动

根据污泥粘度高，流动性差等特性，为了使物料向前流动，普通桨叶干燥机安装时设备整体向出料口方向成一定倾角，但是当设备倾斜放置时，不能很好控制物料的流动速度，这样很难控制物料干燥水份。*提高污泥在桨叶干燥机内部流动性，对桨叶的外部结构做了一定的改动，使桨叶对物料有向前推的作用。改变桨叶轴转速就可控制物料的推进速度，使物料有一个合理的料位，使物料与桨叶表面充分接触，进一部提高传热面积。

筒体内部增加一些装置

当干燥到含水率60%左右时，污泥极易结块，表面坚硬、难以破碎，而里面却仍是稀泥，这给污泥的进一步干化和灭菌带来了极大的困难，我们又对干燥机进行了改进，在筒体内部增加一些装置，使结块后的污泥容易破碎，从而干燥速度大大提高。

常州齐宝干燥优势供应：污泥桨叶干燥机，破碎式转筒污泥干燥机，污泥闪蒸干燥机，带式污泥干燥机，真空搅拌式污泥干燥机等,详细的设备资料,欢迎您的来电洽谈.

设备处理能力：

湿泥处理量规格：10吨/日，20吨/日，30～35吨/日，50～60吨/日，80吨/日，100～120吨/日等,可根据客户要求非标定制.

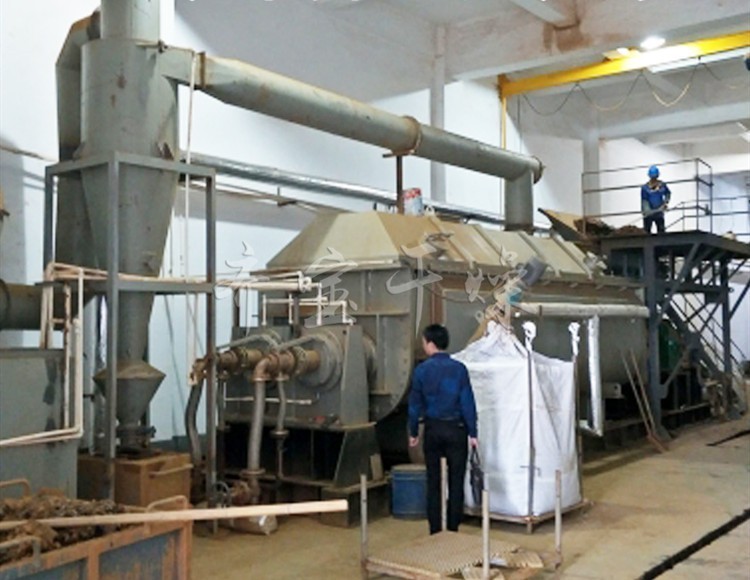

设备图片:
